串口轉 GPRS 網絡透傳模塊使用手冊

準備工作：

          開通 GPRS 數據業務的手機卡（大卡）一張；USR-GPRS 模塊、配套評估底板；電源；公對母串口直連線。

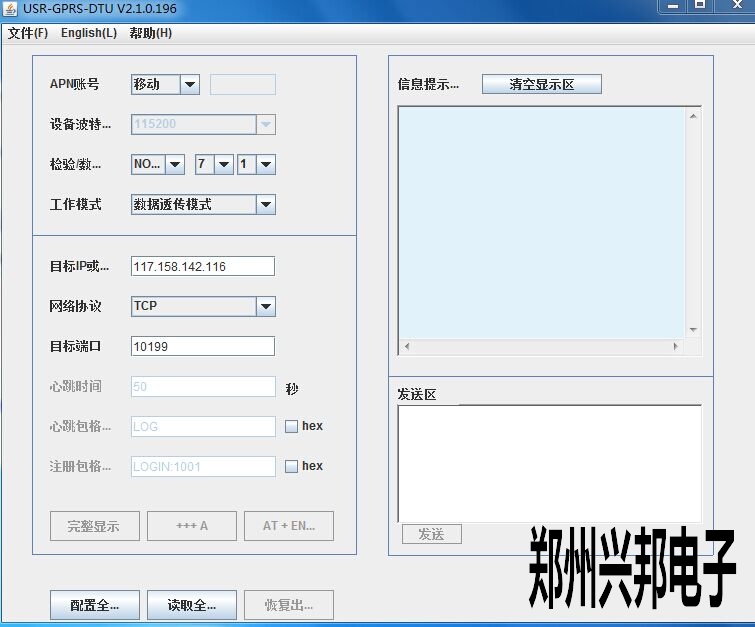

          主要界面和默認配置如圖所示：

下面介紹一下各個配置的含義：

       APN賬號：APN 賬號用于建立網絡連接時通知網絡運營商使用何種方式連接互聯網，目前在國內，使用中國移動的 SIM 卡選擇 CMNET，使用中國聯通的 SIM 卡選擇 UNIET，如果是 APN 專用網的用
戶，則需要根據運營商分配的信息填寫，如果是其他國家和地區的用戶，則需要根據當前使用的
網絡來按照運營商提供的信息來設置。

     設備波特率、校驗數據停止用于設置模塊工作時的波特率、數據位、校驗位停止位等串口信
息，設置參數要與 GPRS 串口連接的串口設備的串口參數一致。這里我們使用115200波特率

    工作模式：數據透傳模式   它的基本功能是將串口接收的數據轉發到模塊所連接的公網服務器，將公網服務器發送的數據轉發到串口，來實現用戶的串口設備與公網服務器之間的數據交換。

    目標IP：我們測試使用的服務器IP ，網絡協議根據需要選擇TCP或UDP，端口號根據測試需要填寫端口號

   使用方法：我們可以看到左下角有一個配置參數和讀取參數按鈕，點擊配置參數，會把我們填寫的目標IP、端口號、網絡協議配置到服務器上，服務器接收到會返回相應的信息告訴用戶配置成功。讀取配置參數同理，會向服務器發送一串數據告訴服務器要執行的操作，服務器也會返回數據，根據接收到的數據吧目標IP、端口號、網絡協議顯示到界面上來，表示讀取參數成功。
